ELEKTRİK ZİLİNİN ÇALIŞMA PRENSİBİNİN İNCELENMESİ
DENEYİN AMACI: Basit bir elektrik zilinin çalışmasını kavramak.
HAZIRLIK SORULARI:
1-Bir elektrik zilinde hangi devre elemanları bulunur? Araştırınız.
2-Elektrik zilinin çalışma prensibini araştırınız.
1.elektrik zili modeli
2.bağlantı kablosu
3.basit anahtar
4.güç kaynağı

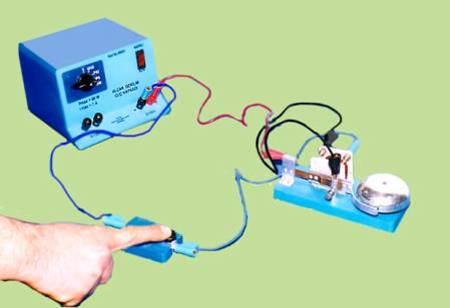

DENEY DÜZENEĞİ:
DENEYİN YAPILIŞI:
1-Şekildeki düzeneği hazırlayınız.
2-Anahtara basarak zili çalıştırınız.
Not:Araç çalışmadığı zaman devreyi kontrol ediniz, ayar vidası ve tokmağın durumunu ayarlayınız.
DENEYİN SONUCU:
Elektrik akımının etkisiyle mıknatıslık özelliği kazanan demir çekirdeğin paleti çekip bırakmasıyla sürekli bir zil sesi duyulur.
TEORİK BİLGİ:
Elektrik zili, elektrik akımıyla çalışan bir haberleşme aracıdır. Basit bir elektrik zili modelinde bobin, demir çekirdek (armatür), palet ve paletin ucunda tokmak, çan ve palet ayarlama vidası, paletin arkasında bir yay bulunur.Devre kapatıldığında demir çekirdek elektro mıknatıs özelliği kazanarak paleti çeker. Paletin ucundaki tokmak çana bir kez vurur. Bu esnada palet, değme vidasından ayrılarak devreden akım kesilmesine neden olur. Devreden akım geçmediğinde demir çekirdek elektromıknatıslık özelliğini kaybeder ve paleti bırakır. Palet yay görevi yapan şerit sayesinde tekrar değme vidasına dokunarak devreden akım geçmesini sağlar. Tekrar mıknatıslık özelliği kazanan demir çekirdek paleti çeker ve tokmak çana bir kez vurur. Bu olay devre kapalı olduğu sürece periyodik olarak devam eder.
