BASİT TELGRAF MODELİNİN TANITILMASI VE ÇALIŞMA PRENSİBİNİN İNCELENMESİ
DENEYİN AMACI: Elektrik akımının elektromıknatıslık özelliğinden faydalanarak telgrafın çalışma prensibini kavramak.

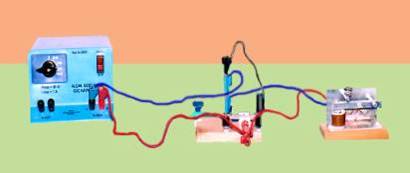

KULLANILAN ARAÇ VE GEREÇLER: 1.elektrik zili modeli 2.bağlantı kablosu 3.basit anahtar 4.güç kaynağı DENEY DÜZENEĞİ:
|
DENEYİN YAPILIŞI:
1-Şekildeki düzeneği hazırlayınız.
2-Anahtara basınız, tokmağın çana vurarak ses çıkardığını gözleyiniz.
3-Anahtarla elektrik devresini açıp kaparken tokmağın durumunu gözleyiniz.
Not:Araç çalışmadığı zaman devreyi kontrol ediniz, ayar vidası ve tokmağın durumunu ayarlayınız.
DENEYİN SONUCU:
Verici istasyonundaki maniplenin (anahtar) açılıp kapanmasıyla alıcı istasyondaki paletin elektromıknatıs tarafından çekilmesi telgrafın çalışma prensibini gösterir.
TEORİK BİLGİ:
Telgraf aracında biri alıcı diğeri verici olmak üzere iki istasyon bulunur. Verici istasyon bir üreteç ile maniple adı verilen tuştan meydana gelmiştir. Alıcı istasyonda ise elektromıknatıs bulunur.
Devreden akım geçince elektromıknatıs paleti çeker. Rulo halinde dönmekte olan kağıt üzerinde şifreli biçimde yazılır. Maniple uzun süre basılırsa çizgi, kısa süreli basılırsa nokta meydana gelir. Bu çizgi ve noktalara “mors alfabesi” denir ve konuşma diline çevrilebilir.
